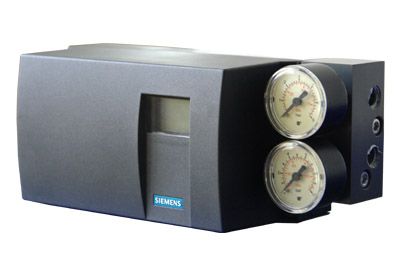

SIEMENS定位器是全球最大的電氣和電子之一，也是中國最著名和最受推崇的產品之一。SIEMENS定位器為工 業提供創新環保的產品與解決方案。憑借完整的自動化技術與工業軟件、扎實的行業市場專業以及以技術為基礎的服務，工業領域提高生產力、效率和靈活性。SIEMENS定位器能夠提供全球獨一無二的自動化技術、工業控制和驅動技術以及工業軟件，能夠滿足生產的所有需求，涵蓋整個價值鏈——從產品設計和開發，到產品生產、銷售和服務。同時，還能針對特有的市場和需求，提供專門的綜合定制服務，以使獲益最大化。通過采用先進的軟件和自動化技術，能夠縮短產品投放時間高達50%，同時大幅降低生產企業的能源和污水處理成本。因此，憑借其節能產品和解決方案，SIEMENS定位器為環境保護事業做出重要貢獻。迄今為止SIEMENS定位器已在中國設立了60余家地區辦事處，遍及全國。特性

SIEMENS定位器與常規產品相比，有許多獨特而實用的優點，例如：

·安裝簡單，自動初始化（零位和行程范圍自動調整）

·操作簡單

–使用三個按鍵和雙行LCD顯示可實現簡捷的操作和編程

–通過SIMATIC PDM編程；高質量控制歸于在線自適應程序

·穩態操作時耗氣量可忽略

·“緊密關閉”功能（確保對閥座的最大定位壓力）

﹒通過簡單的組態可以實現眾多功能（例如參量化和極限值）

﹒用于閥和執行器的自診斷

﹒直行程和角行程執行機構采用同一型號的閥門定位器

﹒可動部件少，因此對振動不敏感

﹒在極端的外界環境中，可以選擇外部非接觸式位置傳感器

SIEMENS定位器主要應用于以下領域：

﹒化學工業

﹒電廠

﹒造紙和玻璃

﹒食品和制藥

﹒海上平臺

SIEMENS定位器有以下的產品形式：

﹒單作用執行機構的塑鋁、不銹鋼或鑄鋁外殼

﹒雙作用執行機構的塑鋁和不銹鋼外殼

﹒用于非危險區

﹒可用于非危險區域

–本安產品（EExia/ib）

–隔爆外殼（EExd）

–隔爆設計（無火花型）

通訊形式:

·具有使用0/4到20mA，HART通訊信號（可選擇）

·具有PROFIBUS-PA通訊接口（EExia）。

·基金會現場總線（FF）通訊接口

防爆產品

基型產品有防爆等級為EExia/ib的本安型產品或用于2區的非本安型產品

EExd隔爆型產品允許用在非本安應用的1區。這時允許使用全部可選的模塊（外部執行器檢測系統和NCS除外）

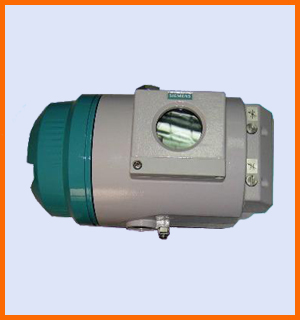

不銹鋼外殼的產品適用于特殊環境條件

SIEMENS定位器有不銹鋼外殼的產品可應用在特殊腐蝕性的環境（例如海上作業，氯堿廠等）。其功能和基型產品相同。

SIEMENS定位器用于氣動直行程或角行程執行機構的控制。SIEMENS定位器驅動執行機構閥門開度達到與給定值相同的位置。附加輸入功能可用于鎖定閥位或驅動閥門達到安全的位置。做為實現這種功能的標準配置已經集成二進制輸入到基型產品中。

SIEMENS定位器的工作原理與傳統定位器完全不同。

工作方式

采用微處理器對給定值和位置反饋作比較。如果微處理器檢測到偏差，它就用一個五步開關程序來控制壓電閥，壓電閥進而調節進入執行機構氣室的氣流量。

微處理器根據偏差（給定值W與位置反饋信號X）的大小和方向輸出一個電控指令給壓電閥。壓電閥將控制指令轉換為氣動位移增量，當控制偏差很大時（高速區），定位器輸出一個連續信號；當控制偏差不大（低速區），定位器輸出連續脈沖；當控制器偏差在允許誤差范圍內（自適應或可調死區狀態），則沒有控制指令輸出。

SIEMENS定位器采用適當?shù)陌惭b組件固定到直行程或角行程執行機構上，執行機構的直線或轉角位移通過安裝的組件檢測并到耐磨連接導電塑料電位轉換器。

裝在直行程執行機構上的組件檢測的角度誤差被自動地校正。當SIEMENS定位器采用二線制連接時，它完全從4至20mA給定信號中獲取電源。亦可從PROFIBUS總線信號中獲取電源。對于基金會現場總線(FF)同樣適用。

帶預控壓電閥的氣動閥組

壓電閥可以釋放很短的控制脈沖，因而能夠達到很高的定位精度。主導元件是一個壓電柔韌開關，它同主控氣路連在一起。壓電閥組具有極長的工作壽命。

現場操作

現場操作由內置LCD和3個輸入按鍵完成。自動、手動和組態可通過按鈕切換。

手動模式時，可在整個量程范圍驅動閥門動作。

通過SIMATIC PDM軟件進行操作和監控

SIMATIC PDM軟件允許通過PC或手提電腦方便實現遠程操作和監控，定位器也能使用該軟件組態，利用過程數據和對比數據可確定整機故障診斷和維護的重要信息。

SIMATIC PDM軟件支持HART通訊，也支持PROFIBUSPA通訊協議。

當進行HART通訊時，用雙芯電纜，通過HART調制解調器連接到PC機或筆記本的COM口。HART通訊所使用的信號是采用頻移鍵控方式疊加在電流信號上。

自動初始化

使用一個簡單的組態菜單可以快速配置SIEMENS定位器，也可以通過自動初始化功能調節SIEMENS定位器。

在初始化時，微處理自動確定執行機構的零頭，最大行程，作用方向和執行機構的定位速度，用這些來確定最小脈沖時間和死區，從而優化控制效果。

低耗氣量

SIEMENS定位器的特點就是耗氣量極少。傳統的定位器耗氣量很大?，F(xiàn)代壓電技術的使用，使SIEMENS定位器只在動作的時候消耗氣體，這就意味它在很短時間內就可以收回本身投資。

豐富的診斷功能

SIEMENS定位器具有檢測功能，能報告執行機構和調節閥變化的多項豐富的信息，這種信息對調節閥和執行機構的診斷和檢測是非常重要的。

可實現測量（一些極值可調整）和監控的功能，包括： ·行程累積

·行程方向改變次數

·報警技數

·死區自調整

·閥門極限位置（例如：閥座的磨損）

·最高/最低溫度下的運行小時數（按照溫度范圍）

·壓電閥運行次數

·閥門定位時間

·執行機構泄漏

三級報警狀態監測

SIEMENS定位器有更多的額外監測功能，狀態顯示源自故障信號的監測。故障信號按“交通燈”的方式進行分類，用綠色、黃色和紅色扳手表示（PDM軟件）：

·需要維修（綠色扳手）

·急需維修（黃色扳手）

·臨近故障或故障（紅色扳手）

這使用戶在閥門或執行器在產生重大故障前能夠提前檢測到，可避免系統停車。通過故障信號的指示，例如執行器隔膜的損壞、動作滯后等，用戶可利用適當?shù)木S護策略保證系統可靠。

三級報警同樣可提早監測和顯示故障，例如填料盒的靜摩擦力、閥芯/閥座的磨損，及掛料與結垢等。

這些故障信號即可通過接線輸出，也可通過HAPT、現場總線接口輸出。在這種情況下，帶有HAPT、PROFIBUS FF版本SIEMENS定位器可顯示關鍵過程變量的多種故障信號，以及趨勢圖和柱狀圖

LCD還可以顯示維護等級，包括故障的來源。

安全功能SIL2

SIEMENS定位器安全功能適合SIL2 IEC 61508或IEC 61511-1對安裝在帶有彈簧復位的氣動執行器上的4至20mA、PROFIBUSFF閥門定位器，可根據需要或在故障時驅動閥門到預先設置的安全位置。

閥門定位器滿足以下要求:

·以C4及以上版本安全功能適合SIL2 IEC 61508或IEC 61511-1

·防爆保護6DR5...-E...

·電磁兼容EN 61326/A1，附錄A.1

組態

SIEMENS定位器可以在組態模式下對如下設置進行組態： ·輸入電流范圍0至20mA或4至20mA

·設定點上升或下降特性

·定位速度限值（給定值斜率）

·分程調節：可調整起始值和滿刻度值

·響應閥值（死區）：自動設定或人工設定

·動作方向：隨設定點上升而上升或下降的輸出壓力

·定位范圍的限值（起始刻度和滿刻度值）

·執行機構位置的限值（報警）：最小值和最大值

·自動“緊密關閉”功能（可調響應閥值）

·行程可以根據閥門特性進行校正

·二進制輸入功能

·報警輸出功能

SIEMENS定位器不同型號的組態內容基本相同。
